L'atome, le cœur de l'électricité

Plongez dans le monde fascinant de l'infiniment petit pour comprendre les fondements de toute l'électronique. Cette page est conçue pour les débutants et les experts désireux de maîtriser le dépannage électronique en saisissant l'origine même de l'électricité. Découvrez comment la structure de l'atome est la clé de voûte de notre compréhension des circuits et des composants.

⚛️Introduction

Toute la matière qui nous entoure est constituée d’atomes. Pour comprendre l’électricité, l’électronique et le dépannage des circuits, il est indispensable de comprendre la structure de l’atome et le comportement de ses charges électriques. Les phénomènes électriques observés à l’échelle macroscopique trouvent leur origine à l’échelle atomique.

Qu’est-ce qu’un atome ?

Un atome est la plus petite unité d’un élément chimique conservant ses propriétés. Il est électriquement neutre dans son état naturel et constitue la base de tous les matériaux utilisés en électronique et en informatique.

Un atome est composé de deux parties principales :

Un noyau, très dense et chargé positivement

Unnuage électronique, formé d’électrons en mouvement autour du noyau

⚛️ Structure générale de l’atome

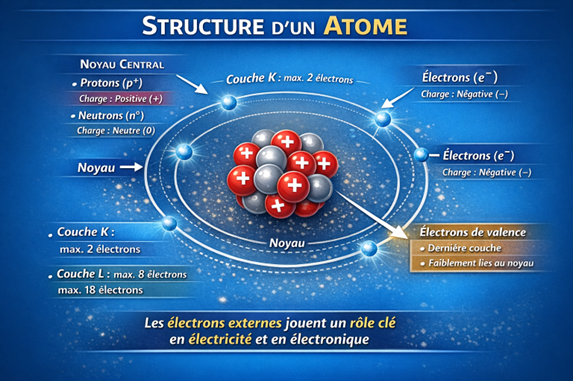

Un atome est constitué d’un noyau central, formé de protons et de neutrons, autour duquel gravitent des électrons. Ce sont ces électrons, et en particulier ceux situés sur les couches externes, qui jouent un rôle clé dans la circulation du courant électrique, les liaisons entre matériaux et le comportement des conducteurs, isolants et semi-conducteurs. Un atome possède deux parties comme le montre la figure E1.

1.Les protons : Sont situés dans le noyau, ils ont une charge positive.

2.Les électrons : Ils orbitent autour du noyau et ont une charge négative.

3.L'électricité se manifeste lorsque ces électrons se déplacent d'un atome à un autre proton.

    Figure E1 structure d'un atome.

    ⚛️ Composition d’un atome

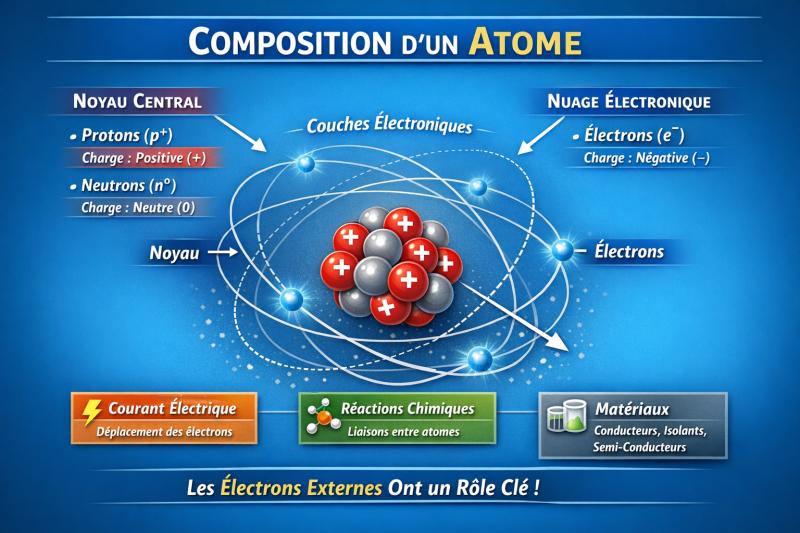

    L’atome est la brique fondamentale de toute la matière. Comprendre sa composition est essentiel pour saisir le fonctionnement de l’électricité et de l’électronique. Un atome est constitué de trois particules fondamentales réparties en deux zones vous avez le noyau et le nuage électronique. La figure E2 représente la composition d'un atome.

    Figure E2 composition d'un atome.

    Le noyau de l’atome

    Le noyau est la partie centrale de l’atome. Il est composé de :

    •  protons (+) : porteurs de la charge électrique positive
    • neutrons (0) : électriquement neutres



    Le noyau concentre :

    • presque toute la masse de l’atome

    • une charge globale positive

    👉 En électricité, cette charge positive attire les électrons et maintient la structure de l’atome.

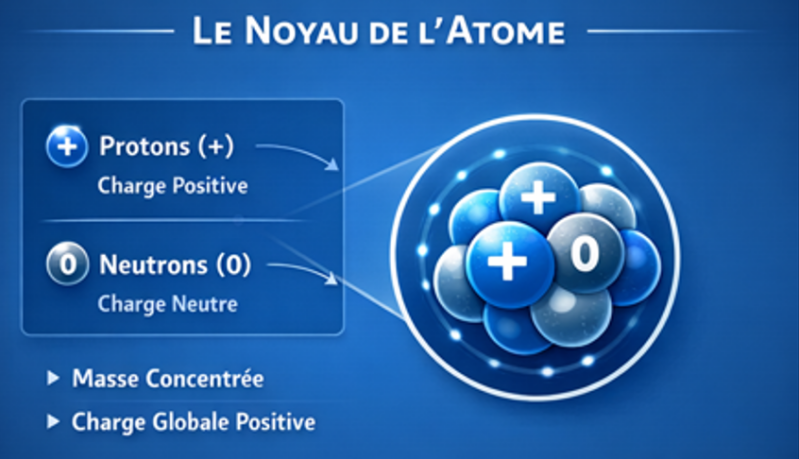

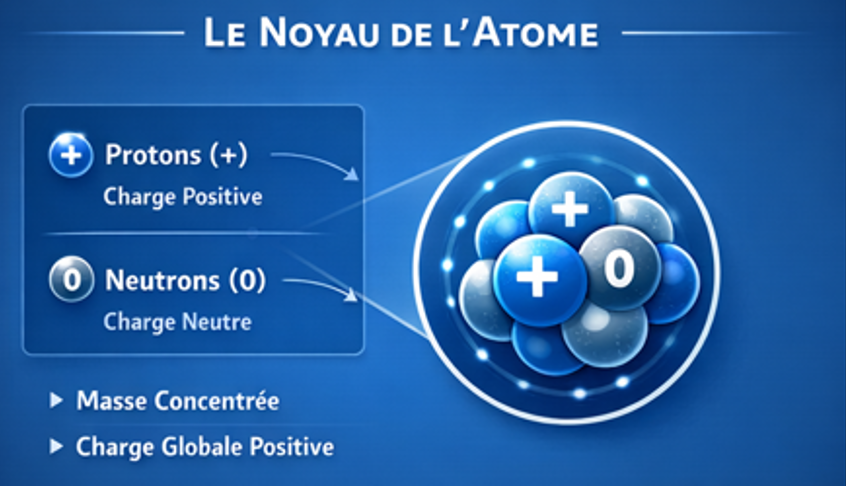

    Figure E3 le noyau de l'atome.

    Les électrons

    Les électrons sont des particules :

    • chargées négativement

    • très légères

    • en mouvement autour du noyau

    Ce sont eux qui sont responsables du courant électrique.

    📌 Lorsqu’un électron se déplace d’un atome à un autre dans un matériau conducteur, cela crée un courant électrique.

    👉 En dépannage électronique, toute mesure de tension ou de courant correspond à une action directe ou indirecte sur les électrons.

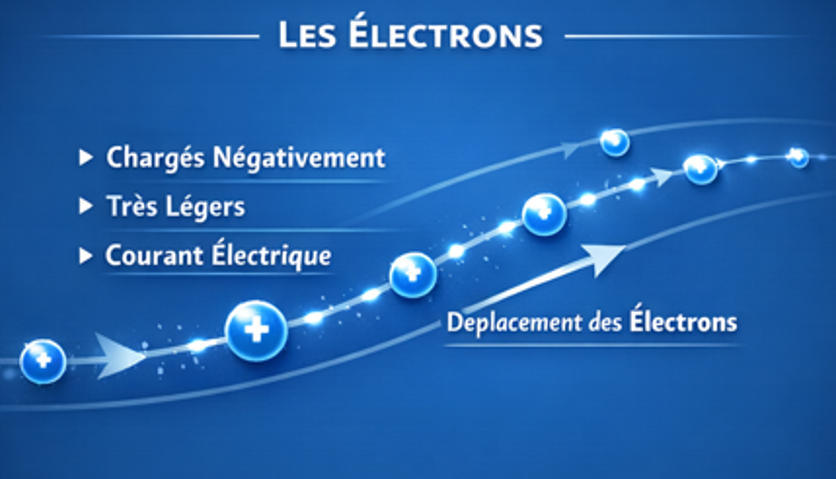

    Figure E4 les électrons.

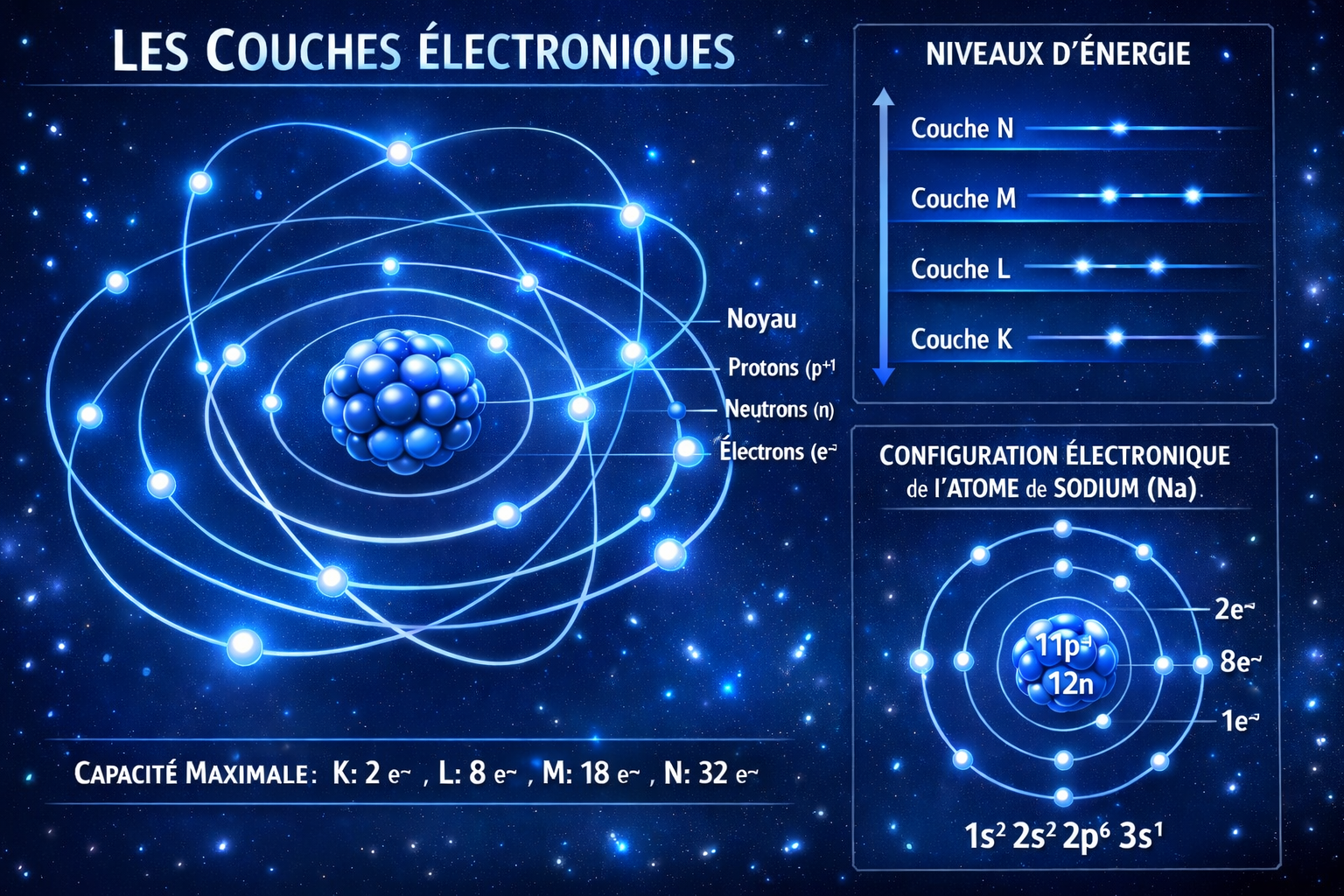

    Les couches électroniques

    Les électrons ne se déplacent pas au hasard :
    ils sont répartis sur des couches électroniques autour du noyau. Ces couches sont nommées :

    • K (la plus proche du noyau)

    • L

    • M

    • N (la plus éloignée)

    📌 Plus une couche est éloignée :

    • plus l’électron est facile à arracher

    • plus le matériau est conducteur

    👉 Les électrons de la couche externe, appelés électrons de valence, déterminent les propriétés électriques des matériaux.

    Couches électroniques (tableau simplifié)

    Représentation pédagogique des couches (K, L, M, N) et de leur rôle en électricité/électronique.

    Couche électronique Nom scientifique Position autour du noyau Nombre max d’électrons Rôle en électricité
    K n = 1 La plus proche du noyau 2 Électrons très liés, ne participent pas au courant
    L n = 2 2ᵉ couche 8 Peu impliqués dans la conduction
    M n = 3 3ᵉ couche 18 Peut contenir des électrons de valence
    N n = 4 Plus éloignée 32 Électrons plus libres, conduction possible

    À retenir

    • Les électrons de la couche externe sont les électrons de valence.
    • Ce sont eux qui peuvent se déplacer et créer le courant électrique.
    • Plus l’électron est loin du noyau, plus il est facile à arracher.

    🔌 Lien direct avec l’électronique

    • Conducteurs : électrons externes libres (cuivre, aluminium)

    • Isolants : électrons fortement liés

    • Semi-conducteurs : électrons contrôlables (silicium)

    👉 Toute l’électronique moderne repose sur cette organisation atomique.

    ✅ À retenir  pour dépannage

    Le noyau est positif
    ✔ Les électrons sont négatifs
    ✔ Le courant = déplacement d’électrons
    ✔ Les couches électroniques expliquent la conduction
    ✔ Comprendre l’atome = comprendre les pannes

    🎓 Conclusion

    La composition de l’atome est la clé de compréhension de l’électricité.
    Sans électrons, pas de courant, pas de composants, pas de dépannage possible.

    👉 Maîtriser cette base permet de :

    • mieux comprendre les schémas

    • interpréter les mesures

    • diagnostiquer plus vite les pannes
