Sécurité utilisateur et équipement

Avant toute intervention sur un circuit électronique, la sécurité doit être considérée comme une priorité absolue. Le dépannage électronique expose le technicien à différents risques : électriques, thermiques, mécaniques et chimiques. Une mauvaise manipulation peut entraîner des conséquences graves, tant pour l’utilisateur que pour le matériel. Il est donc essentiel d’adopter des méthodes rigoureuses et de respecter un ensemble de règles fondamentales afin de travailler dans des conditions sûres et maîtrisées.

La sécurité ne concerne pas uniquement la protection de l’utilisateur, mais aussi celle des équipements électroniques. De nombreux composants sont sensibles aux décharges électrostatiques, aux surtensions ou aux erreurs de manipulation. Une intervention mal réalisée peut détériorer définitivement un circuit, même si celui-ci était initialement réparable. La maîtrise des bonnes pratiques permet donc de préserver à la fois l’intégrité physique du technicien et celle des systèmes électroniques.

Les risques électriques

Le principal danger en électronique est lié à l’électricité. Certains circuits fonctionnent sous des tensions élevées, notamment les alimentations à découpage directement reliées au secteur. Un contact accidentel avec une partie sous tension peut provoquer une électrocution. Même après la mise hors tension, certains condensateurs peuvent rester chargés et représenter un danger réel.

Il est donc impératif de toujours vérifier l’absence de tension avant toute manipulation. L’utilisation d’un multimètre correctement configuré permet de s’assurer que le circuit est hors tension. Il est également recommandé de décharger les condensateurs de forte capacité à l’aide d’une résistance adaptée avant d’intervenir.

Les risques liés aux composants

Certains composants peuvent atteindre des températures élevées en fonctionnement. Les dissipateurs thermiques, les résistances de puissance ou les transistors peuvent provoquer des brûlures en cas de contact direct. De plus, certains composants peuvent exploser en cas de défaut, notamment les condensateurs électrolytiques mal polarisés ou soumis à une surtension.

Il est donc important d’attendre le refroidissement des composants avant toute manipulation et de porter des équipements de protection si nécessaire. L’observation visuelle permet souvent de détecter des signes de dégradation : gonflement, fuite, noircissement ou fissure.

Les décharges électrostatiques (ESD)

Les décharges électrostatiques représentent un danger invisible mais très destructeur pour les composants électroniques. Une simple charge accumulée par le corps humain peut suffire à endommager un circuit intégré sans que cela soit immédiatement visible. Ce type de défaillance peut entraîner des pannes intermittentes ou différées.

Pour éviter ce risque, il est recommandé d’utiliser un bracelet antistatique relié à la terre, ainsi qu’un tapis ESD. Il est également conseillé de manipuler les composants par leurs bords et d’éviter tout contact direct avec les broches.

L’organisation du poste de travail

Un poste de travail bien organisé est essentiel pour travailler en sécurité. Les outils doivent être disposés de manière ordonnée afin d’éviter les erreurs de manipulation. Les câbles ne doivent pas traîner, et les zones de travail doivent être clairement définies. Une bonne organisation permet de réduire les risques d’accident et d’améliorer l’efficacité du dépannage.

L’éclairage joue également un rôle important. Une zone de travail bien éclairée permet de mieux visualiser les composants, les pistes et les éventuels défauts. L’utilisation d’une loupe ou d’un microscope peut être nécessaire pour les circuits miniaturisés.

Les équipements indispensables

Pour travailler en toute sécurité, certains équipements sont indispensables. Le multimètre permet de vérifier les tensions, les résistances et les continuités. L’oscilloscope permet d’analyser les signaux. Une station de soudage adaptée permet d’intervenir sans détériorer les composants. Il est également recommandé d’utiliser des outils isolés et en bon état.

Les équipements de protection individuelle peuvent également être nécessaires : lunettes de protection, gants isolants ou tapis antidérapant. Ces éléments contribuent à réduire les risques et à améliorer les conditions de travail.

Les bonnes pratiques de sécurité

Le respect des bonnes pratiques est essentiel pour garantir la sécurité lors du dépannage. Il est recommandé de toujours couper l’alimentation avant toute intervention, de vérifier les tensions, d’utiliser des outils adaptés et de travailler avec méthode. Il est également important de ne jamais intervenir dans la précipitation et de rester concentré sur les manipulations effectuées.

Enfin, il est essentiel de comprendre que la sécurité repose avant tout sur la vigilance et l’expérience. Un technicien averti sait reconnaître les situations à risque et adapter son comportement en conséquence. La sécurité doit être intégrée comme une habitude de travail et non comme une contrainte.

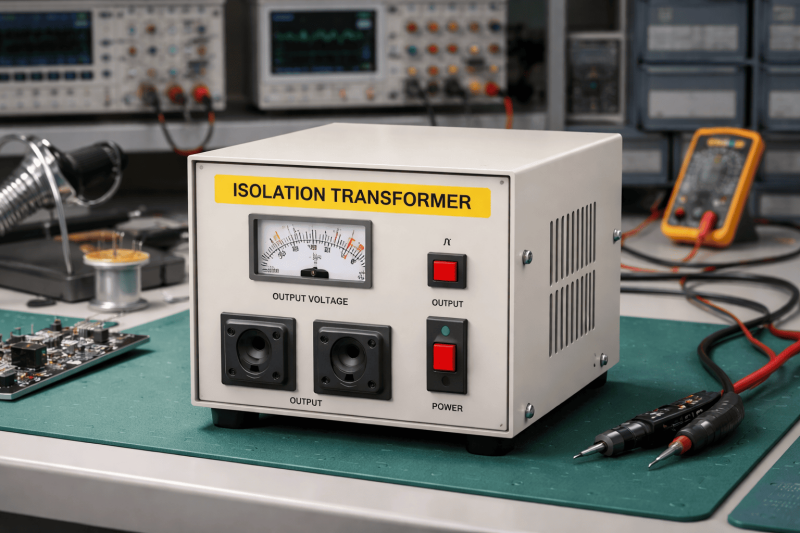

Le transformateur d’isolement : rôle et protection

Le transformateur d’isolement est un équipement essentiel en dépannage électronique, notamment lors des interventions sur des circuits reliés directement au secteur. Son rôle principal est d’isoler électriquement l’appareil du réseau électrique afin de supprimer tout lien direct avec la phase et la terre. Cette isolation permet de réduire considérablement les risques d’électrocution lors des manipulations.

Lorsqu’un appareil est alimenté via un transformateur d’isolement, un contact accidentel avec une seule partie sous tension ne provoque pas de passage de courant dangereux à travers le corps humain. Cette protection est particulièrement importante lors des mesures effectuées sur des alimentations à découpage ou lors de l’utilisation d’un oscilloscope relié à la terre.

En plus de protéger l’utilisateur, le transformateur d’isolement protège également l’installation électrique. Il limite la propagation des défauts et évite que des courants dangereux ne se répercutent sur le réseau principal. Cela permet de sécuriser l’environnement de travail et de préserver les autres équipements connectés.

Toutefois, il est important de comprendre que le transformateur d’isolement ne supprime pas tous les dangers. Un contact simultané avec deux points de potentiel différent reste dangereux. Il est donc indispensable de continuer à respecter strictement les règles de sécurité et d’utiliser les instruments de mesure avec rigueur.

Aucun dépannage sur un circuit directement relié au secteur ne doit être réalisé sans l’utilisation d’un transformateur d’isolement. Cet équipement constitue une protection incontournable pour tout technicien souhaitant travailler en sécurité.

Conclusion

La sécurité utilisateur et équipement constitue la base de toute intervention en électronique. Elle permet de prévenir les accidents, de protéger les composants et de garantir un travail efficace et professionnel. En adoptant une démarche rigoureuse et en respectant les règles essentielles, il est possible d’intervenir sur des circuits électroniques en toute confiance.
