Partie : 2 cours sur les recherches de panne

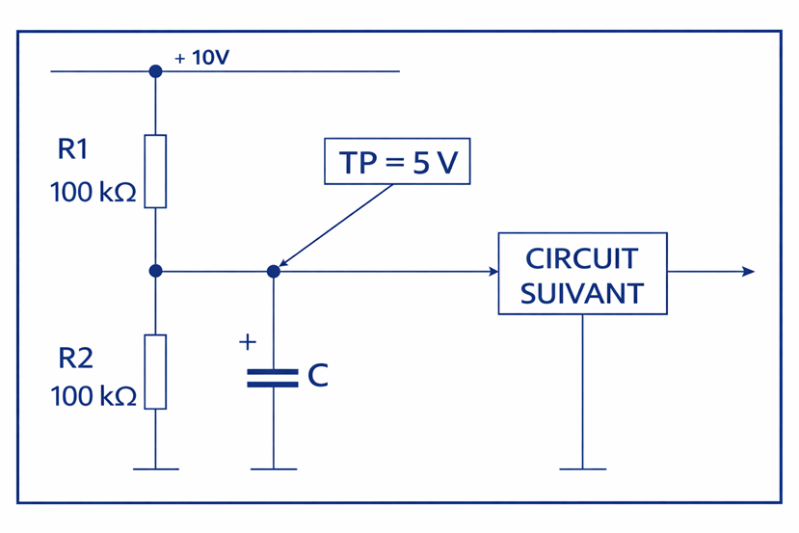

Ce schéma représente un pont diviseur de tension avec un condensateur de filtrage, servant de référence pour le (5 V) sur le circuit suivant. Voici une analyse méthodique de toutes les pannes possibles sur ce point de test (TP), structurée pour un apprentissage progressif. Voir ci -dessous la figure D.2.
PANNE N°1 : Alimentation absente ou trop basse
Symptôme : TP = 0 V ou valeur anormale
Dépannage :
1. Mesurer directement la sortie de l’alimentation.
2. Vérifier fusible, interrupteur, connecteurs, soudures.
3. Contrôler la charge : une alim peut chuter si un court‑circuit existe ailleurs.
4. Après réparation : laisser tourner plusieurs heures pour vérifier la stabilité
PANNE N°2 : Masse coupée ou mauvaise référence
Symptôme : Mesures incohérentes, TP instable
Dépannage :
1. Vérifier continuité entre la masse du montage et la masse de l’alimentation.
2. Inspecter les soudures et pistes de masse.
3. Contrôler que la masse n’est pas flottante (mesure ohmmètre hors tension).
4. Refaire les points de masse douteux.
PANNE N°3 : R1 coupée
Symptôme : TP ≈ 0 V
Dépannage :
1. Déconnecter une patte de R1 et mesurer sa valeur.
2. Vérifier les soudures autour de R1.
3. Remplacer R1 si valeur infinie ou instable.
4. Vérifier ensuite que TP remonte à 5 V.
PANNE N°4 : R1 en court‑circuit
Symptôme : TP ≈ +10 V
Dépannage :
1. Mesurer R1 hors circuit.
2. Inspecter la zone : soudure pontée, éclat de métal, piste collée.
3. Remplacer R1 si court‑circuit interne.
4. Vérifier que TP redescend à 5 V.
PANNE N°5 : R1 valeur trop élevée
Symptôme : TP < 5 V
Dépannage :
1. Mesurer R1 hors circuit.
2. Vérifier si la résistance a chauffé (couleur, odeur).
3. Remplacer par la bonne valeur.
4. Vérifier la stabilité du point milieu.
PANNE N°6 : R1 valeur trop faible
Symptôme : TP > 5 V
Dépannage :
1. Mesurer R1 hors circuit.
2. Vérifier erreur de valeur (mauvais code couleur).
3. Remplacer par la bonne valeur.
4. Contrôler que le diviseur retrouve 5 V.
PANNE N°7 : R2 coupée
Symptôme : TP ≈ +10 V
Dépannage :
1. Mesurer R2 hors circuit.
2. Vérifier soudure ou piste cassée.
3. Remplacer R2 si coupée.
4. Vérifier que TP revient à 5 V.
PANNE N°8 : R2 en court‑circuit
Symptôme : TP ≈ 0 V
Dépannage :
1. Mesurer R2 hors circuit.
2. Inspecter soudure pontée ou piste collée.
3. Remplacer R2 si court‑circuit interne.
4. Vérifier que TP remonte à 5 V.
PANNE N°9 : R2 valeur trop élevée
Symptôme : TP > 5 V
Dépannage :
1. Mesurer R2 hors circuit.
2. Vérifier si la résistance a chauffé.
3. Remplacer par la bonne valeur.
4. Contrôler la stabilité du point milieu.
PANNE N°10 : R2 valeur trop faible
Symptôme : TP < 5 V
Dépannage :
1. Mesurer R2 hors circuit.
2. Vérifier erreur de valeur (mauvais code couleur).
3. Remplacer par la bonne valeur.
4. Vérifier que TP revient à 5 V.
PANNE N°11 : Condensateur C en court‑circuit
Symptôme : TP ≈ 0 V
Dépannage :
1. Déconnecter une patte du condensateur et mesurer sa résistance.
2. Vérifier polarité si c’est un électrolytique.
3. Remplacer le condensateur.
4. Vérifier que TP remonte à 5 V.
PANNE N°12 : Condensateur C coupé
Symptôme : À l’arrêt tout semble normal ; en fonctionnement la tension devient instable.
Dépannage :
1. Mesurer la capacité avec un capacimètre.
2. Vérifier soudure et orientation.
3. Remplacer si valeur trop faible.
4. Vérifier la stabilité du signal.
PANNE N°13 : Condensateur en fuite
Symptôme : TP < 5 V
Dépannage :
1. Mesurer résistance interne (ESR) si possible.
2. Remplacer le condensateur.
3. Vérifier que TP revient à 5 V.
4. Contrôler l’absence de bruit résiduel.
PANNE N°14 : Entrée du circuit suivant en court‑circuit vers la masse
Symptôme : TP ≈ 0 V
Dépannage :
1. Déconnecter l’entrée du circuit suivant.
2. Si TP remonte → panne confirmée.
3. Chercher court‑circuit sur la carte suivante.
4. Réparer ou remplacer le composant fautif.
PANNE N°15 : Entrée du circuit suivant en court‑circuit vers +10 V
Symptôme : TP ≈ +10 V
Dépannage :
1. Déconnecter l’entrée du circuit suivant.
2. Si TP redescend à 5 V → panne confirmée.
3. Chercher court‑circuit sur la carte suivante.
4. Réparer ou remplacer le composant fautif.
PANNE N°16 : Entrée du circuit suivant avec impédance trop faible
Symptôme : TP décalé (souvent < 5 V)
Dépannage :
1. Déconnecter l’entrée et vérifier si TP revient normal.
2. Mesurer l’impédance d’entrée du circuit suivant.
3. Ajouter un buffer (suiveur) si nécessaire.
4. Réparer le composant consommant trop de courant.
PANNE N°17 : Défaut de câblage / piste coupée
Symptôme : TP incohérent ou instable
Dépannage :
1. Contrôler continuité des pistes au multimètre.
2. Inspecter visuellement la carte (fissures, pistes brûlées).
3. Refaire les soudures ou poser un strap.
4. Vérifier le bon fonctionnement global.
Conclusion
L’analyse des différentes pannes possibles sur ce circuit met en évidence l’importance d’une démarche de dépannage structurée, méthodique et rigoureuse. Chaque symptôme doit être interprété avec précision afin d’identifier la cause réelle du dysfonctionnement, qu’il s’agisse d’un composant défectueux, d’un court‑circuit, d’une mauvaise connexion ou d’un problème lié au circuit suivant.
Les techniques de recherche de panne sont toujours les mêmes en appliquant cette logique, le dépanneur gagne en efficacité, réduit les erreurs de diagnostic et assure un fonctionnement fiable du système. Ce document constitue ainsi une base solide pour comprendre, analyser et résoudre les pannes les plus courantes rencontrées sur un diviseur résistif associé à un condensateur et à une charge.
