Introduction
Le poste de travail constitue la base de toute intervention en dépannage électronique. Un espace correctement organisé permet au technicien de travailler avec précision, efficacité et sécurité, qu’il s’agisse de rechercher une panne, d’effectuer des mesures ou de remplacer un composant. L’établi doit offrir une surface suffisamment dégagée et disposer d’un éclairage adapté afin de faciliter l’observation des cartes électroniques et des composants, notamment les plus petits.
Un poste de dépannage électronique doit également regrouper les instruments de mesure, appareils de laboratoire et outils indispensables : multimètre numérique, oscilloscope, alimentation stabilisée, générateur de fonctions, station de soudage, testeur de composants, pinces de précision et différents accessoires de mesure. Chaque équipement doit être facilement accessible et disposé de manière logique afin de limiter les manipulations inutiles et de rendre les différentes étapes du diagnostic plus rapides et méthodiques.
Enfin, la sécurité et la protection des composants électroniques doivent faire partie intégrante de l’aménagement du poste de travail. L’utilisation d’un tapis et d’un bracelet antistatiques ESD permet de protéger les circuits sensibles contre les décharges électrostatiques, tandis qu’une bonne gestion des câbles et des alimentations réduit les risques d’accident ou de court-circuit. Un poste de travail bien conçu devient ainsi un véritable centre de diagnostic et de réparation, capable d’accompagner le technicien depuis l’identification de la panne jusqu’au contrôle final du circuit réparé.

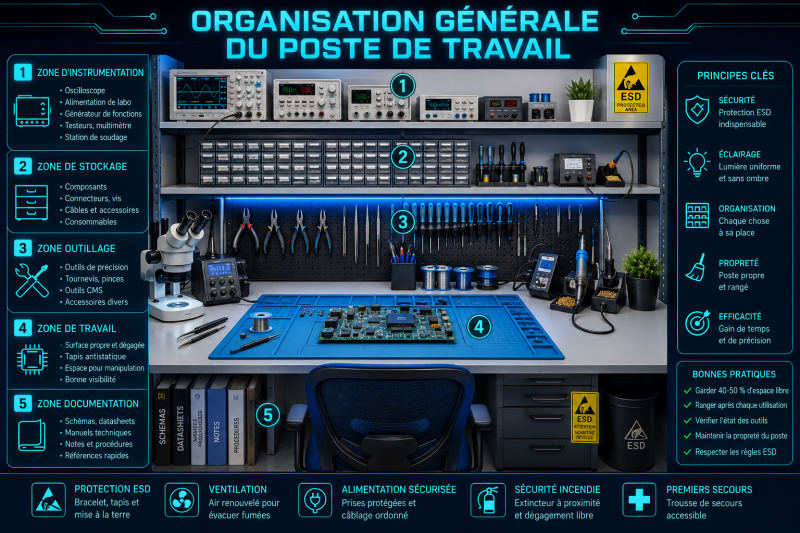

1. ORGANISATION GÉNÉRALE DU POSTE DE TRAVAIL
L'établi constitue le cœur du poste de dépannage. Il doit être suffisamment large et stable pour recevoir simultanément la carte électronique, les instruments de mesure et les outils nécessaires à l'intervention.
La zone centrale doit rester relativement dégagée afin de disposer d'un espace suffisant pour manipuler les appareils à réparer. Les équipements utilisés régulièrement sont placés à portée de main, tandis que les appareils moins fréquemment employés peuvent être installés sur une étagère technique située au-dessus de l'établi.
Une organisation efficace peut être divisée en plusieurs zones :
- zone centrale : appareil ou carte électronique en cours de réparation ;
- zone de mesure : multimètre, oscilloscope, alimentation et générateur ;
- zone de soudage : station de soudage, dessoudage et accessoires ;
- zone CMS : microscope, brucelles, flux et station à air chaud ;
- zone de rangement : composants, câbles, sondes et consommables ;
- zone ESD : surface protégée contre les décharges électrostatiques.
L'objectif est d'éviter les déplacements inutiles et surtout les erreurs provoquées par un espace de travail encombré.
2. L'ÉTABLI
L'établi doit posséder une surface plane, robuste, résistante à la chaleur et facile à nettoyer. Sa profondeur doit permettre de travailler confortablement sans placer les instruments trop près de la zone de manipulation.
Il faut éviter d'accumuler inutilement des objets sur la surface principale. Une vis, une chute métallique ou un composant conducteur oublié sous une carte électronique peut provoquer un court-circuit lorsque celle-ci est remise sous tension.
Les alimentations électriques de l'établi doivent également être organisées correctement. Les multiprises et câbles ne doivent pas traverser la zone de manipulation.
Un espace dégagé améliore également la visibilité et permet de retrouver rapidement une petite vis ou un composant CMS tombé pendant une intervention.

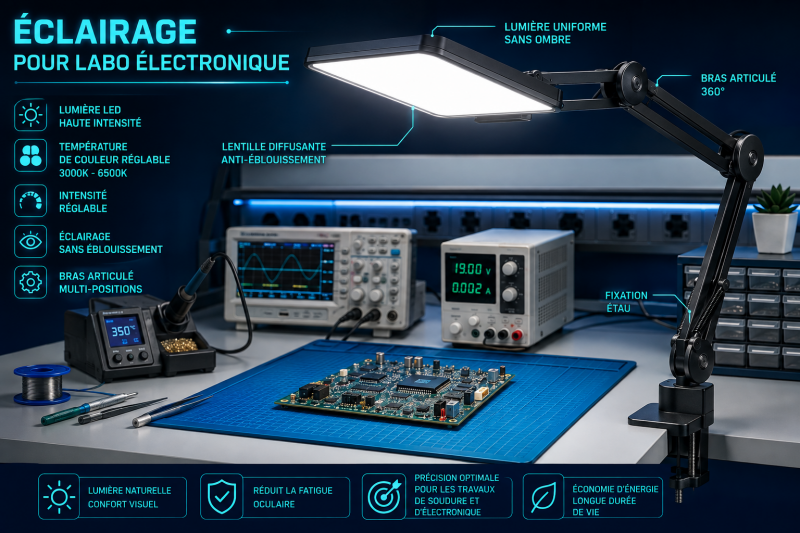

3. L'ÉCLAIRAGE
L'électronique exige une excellente visibilité. Les composants modernes sont de plus en plus petits et certaines anomalies sont difficiles à détecter à l'œil nu.
Un éclairage adapté permet notamment d'observer :
- les références des composants ;
- les pistes du circuit imprimé ;
- les soudures fissurées ;
- les traces d'oxydation ;
- les composants brûlés ;
- les connecteurs endommagés ;
- les microfissures ;
- les défauts de soudure CMS.
Une lampe articulée constitue un équipement particulièrement utile. Elle permet d'orienter précisément la lumière vers la zone examinée.
L'éclairage doit être suffisamment puissant sans provoquer de reflets excessifs sur les circuits imprimés.
4. LA PROTECTION ESD
ESD : ElectroStatic Discharge
Les décharges électrostatiques représentent un danger important pour certains composants électroniques.
Une personne peut accumuler une charge électrostatique simplement en marchant, en manipulant certains matériaux ou en portant certains vêtements. Cette charge peut ensuite être transférée brutalement vers un composant.
Même lorsqu'aucune étincelle n'est perceptible, une décharge peut détériorer un circuit sensible.
Les composants particulièrement concernés comprennent notamment :
- microprocesseurs ;
- microcontrôleurs ;
- mémoires ;
- MOSFET ;
- circuits logiques ;
- chipsets ;
- composants CMS sensibles.

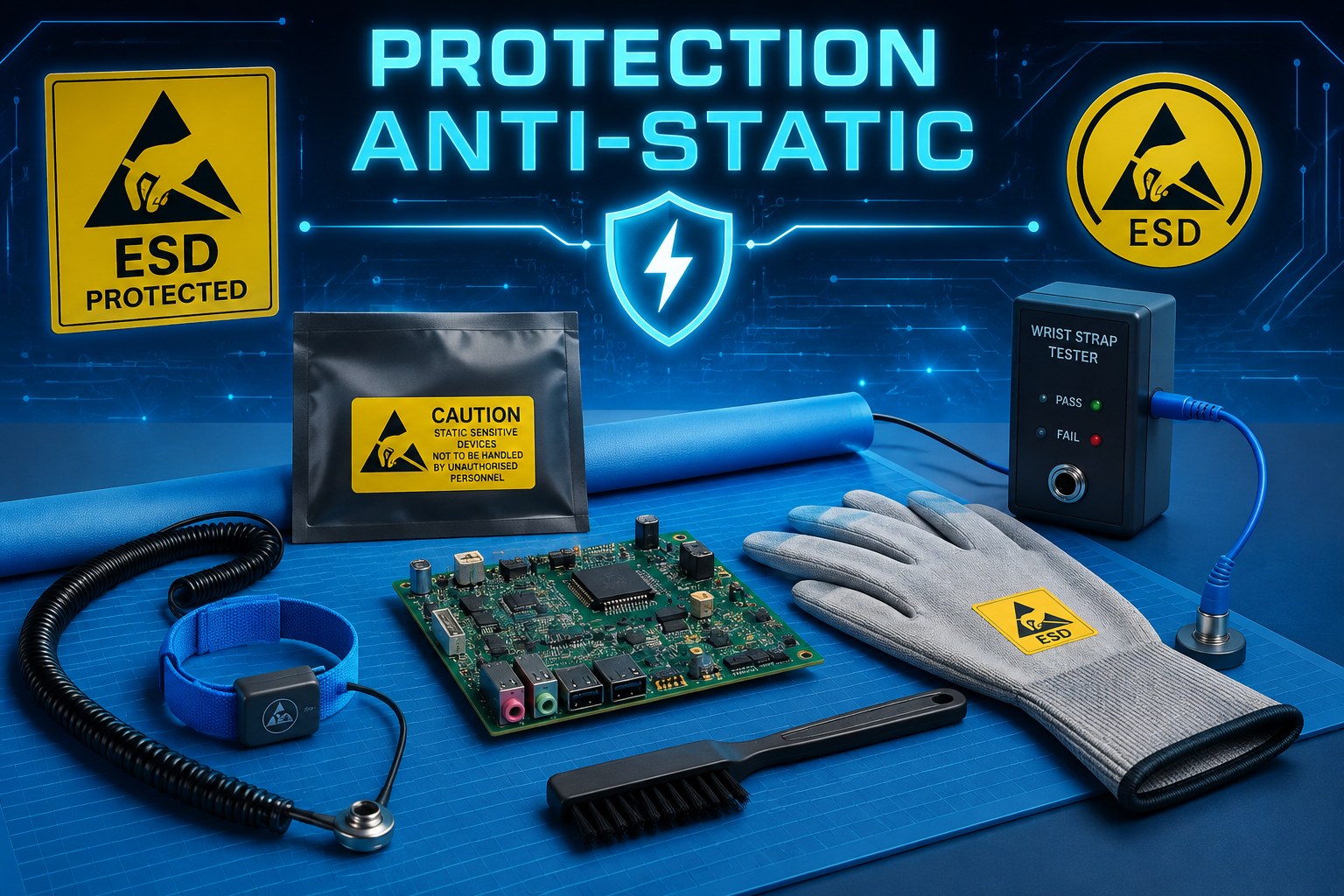

5. Équipements ESD
Le poste doit obligatoirement être équipé d'un:
Tapis antistatique
Il constitue la surface de travail protégée sur laquelle sont placées les cartes électroniques.
Bracelet antistatique
Il permet d'assurer l'équipotentialité de l'opérateur avec le poste ESD lorsqu'il est utilisé dans une installation prévue à cet effet.
Sachets antistatiques
Ils servent au stockage et au transport des cartes et composants sensibles.
La protection ESD doit être considérée comme une mesure préventive permanente, et non uniquement comme une précaution réservée aux composants coûteux.
6. LES CONSOMMABLES
Le poste doit également disposer de consommables couramment utilisés :
- fil de soudure adapté ;
- flux de soudage ;
- tresse à dessouder ;
- produits et accessoires de nettoyage appropriés ;
- cotons-tiges techniques ;
- chiffons non pelucheux ;
- fils électriques ;
- gaines thermorétractables ;
- rubans isolants adaptés ;
- petites fournitures de réparation.
Le flux facilite notamment le mouillage de la soudure et contribue à obtenir des soudures propres lorsqu'il est correctement utilisé.
7. RANGEMENT DES COMPOSANTS
Les composants doivent être classés de manière logique.
Des casiers peuvent être utilisés pour séparer :
- résistances ;
- condensateurs ;
- diodes ;
- transistors ;
- circuits intégrés ;
- connecteurs ;
- fusibles ;
- composants CMS ;
- visserie.
Chaque compartiment doit idéalement être identifié.
Un système de rangement précis réduit considérablement le temps nécessaire pour rechercher un composant pendant une réparation.
8. VENTILATION ET FUMÉES DE SOUDAGE
Les opérations de soudage produisent des fumées qu'il convient de ne pas respirer directement.
Le poste de soudage doit disposer d'une ventilation adaptée ou d'un système d'extraction des fumées correctement positionné.
L'objectif est d'éloigner les fumées de la zone respiratoire de l'opérateur.
La zone de travail doit également rester propre et les résidus issus des opérations de soudage doivent être éliminés régulièrement.
9. SÉCURITÉ ÉLECTRIQUE
La sécurité doit rester prioritaire.
Avant toute intervention, le technicien doit déterminer si le circuit présente des tensions dangereuses.
Les règles essentielles comprennent notamment :
- couper l'alimentation avant les modifications ;
- décharger de manière appropriée les éléments susceptibles de conserver une énergie dangereuse ;
- utiliser des instruments et accessoires adaptés aux tensions mesurées ;
- vérifier l'état des cordons et des sondes ;
- éviter les conducteurs dénudés ;
- ne jamais improviser une protection électrique ;
- connaître la référence de masse avant de connecter un instrument.
Une attention particulière doit être portée aux équipements directement reliés au secteur.
10. L'ERGONOMIE
Un technicien peut passer plusieurs heures devant son établi.
Une mauvaise position provoque rapidement fatigue et perte de concentration.
La hauteur de la chaise et de la surface de travail doit permettre de conserver une position confortable. Les appareils les plus fréquemment utilisés doivent rester accessibles sans mouvements excessifs.
Le microscope doit également être positionné correctement afin d'éviter de travailler constamment avec la tête fortement inclinée.
Une bonne ergonomie contribue indirectement à réduire les erreurs techniques.
11. ORGANISATION DES CÂBLES ET DES SONDES
Les cordons constituent rapidement une source d'encombrement.
Il est recommandé d'utiliser des supports permettant de ranger :
- sondes d'oscilloscope ;
- cordons de multimètre ;
- câbles d'alimentation ;
- pinces crocodiles ;
- adaptateurs ;
- câbles de programmation.
Les câbles ne doivent pas traverser inutilement la zone de travail.
Cette organisation évite également qu'un mouvement involontaire entraîne une carte électronique ou un appareil.
12. ENTRETIEN DU POSTE DE TRAVAIL
Le poste doit être entretenu régulièrement.
Il convient notamment de :
- nettoyer la surface de travail ;
- contrôler les cordons de mesure ;
- nettoyer et entretenir les pannes du fer ;
- ranger les composants ;
- vérifier les sondes ;
- éliminer les chutes de fils et de composants ;
- contrôler périodiquement les équipements ESD selon les procédures applicables ;
- maintenir les instruments de mesure en bon état et respecter leurs besoins d'étalonnage ou de vérification.
Un appareil de mesure défectueux peut conduire à un mauvais diagnostic, même lorsque la méthode employée est correcte.
Conclusion
Le poste de travail en dépannage électronique constitue le véritable centre opérationnel du technicien. Son organisation doit permettre d'effectuer successivement l'inspection, les mesures, le diagnostic, la réparation et les essais dans de bonnes conditions.
Un poste complet associe multimètre, oscilloscope, alimentation de laboratoire, générateur de fonctions, équipements de soudage et dessoudage, microscope, outils de précision et protection ESD. Il doit également disposer d'un éclairage efficace, d'une extraction adaptée aux travaux de soudage et d'un système de rangement méthodique.
La qualité du dépannage ne dépend cependant pas du nombre d'appareils présents sur l'établi. Elle repose avant tout sur une méthode rigoureuse, une bonne maîtrise des instruments et le respect permanent des règles de sécurité. Un poste bien conçu permet ainsi au technicien de travailler avec davantage de précision, de rapidité et de fiabilité, depuis les premières observations jusqu'à la validation finale de la réparation.
