Électron et courant électrique

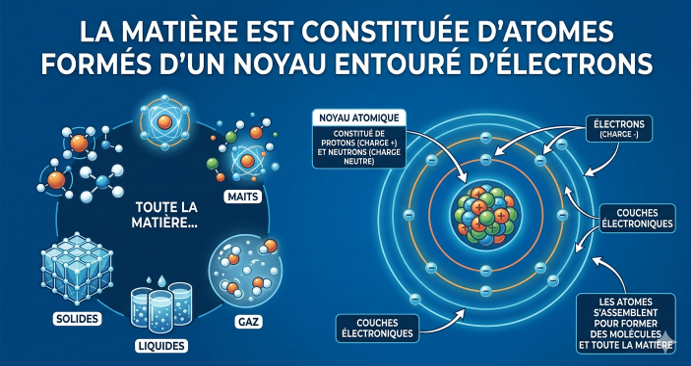

Pour comprendre l’électricité et progresser en dépannage électronique, il faut d’abord connaître le rôle des électrons et la notion de courant électrique. Tous les circuits reposent sur le déplacement de charges électriques dans un conducteur. Cette base permet de mieux comprendre le fonctionnement des composants, les mesures au multimètre et l’origine de nombreuses pannes. La matière est constituée d’atomes formés d’un noyau entouré d’électrons. Dans certains matériaux comme les métaux, certains électrons peuvent se déplacer plus facilement. Ce sont eux qui sont à l’origine du courant électrique.

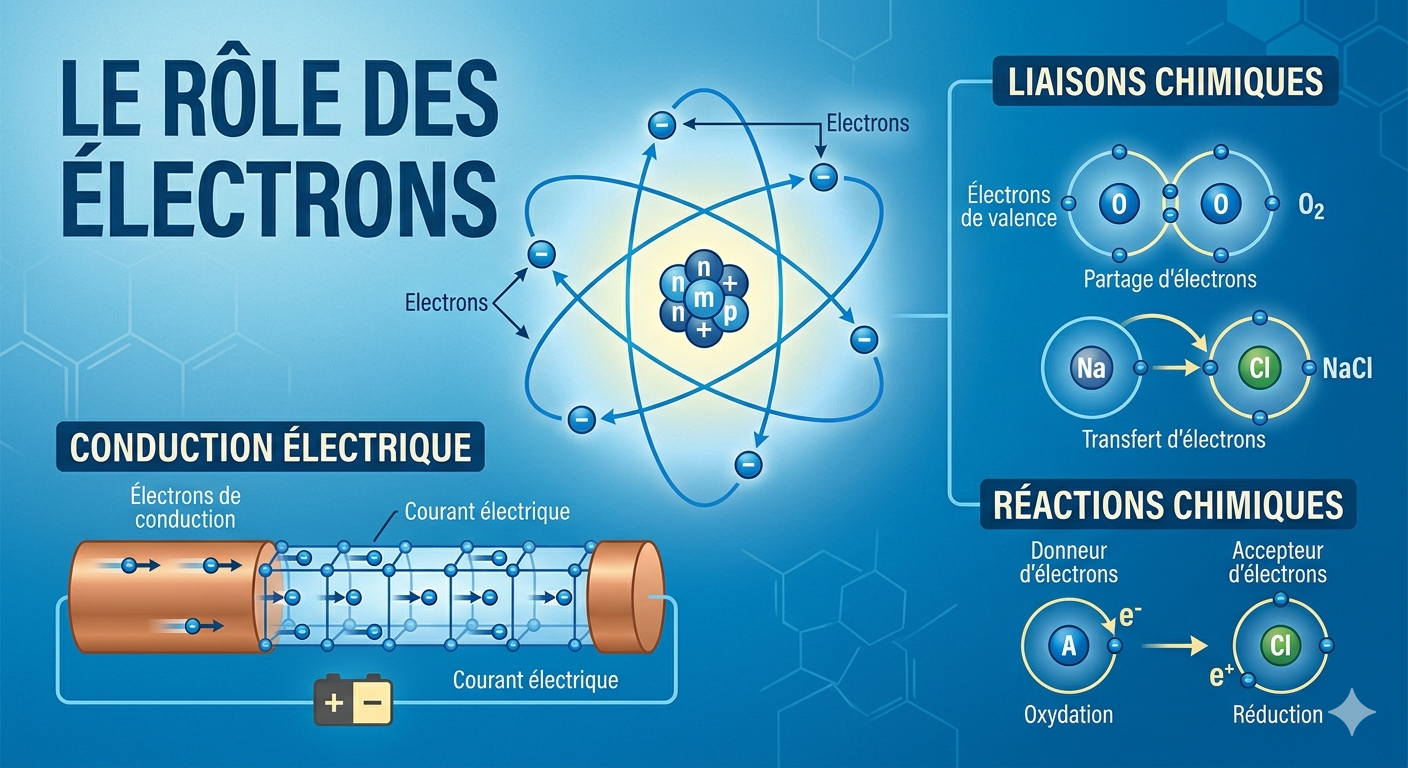

Le rôle des électrons
Les électrons portent une charge électrique négative. Dans un conducteur comme le cuivre, certains d’entre eux sont libres de se déplacer. Lorsqu’aucune tension n’est appliquée, leur mouvement reste désordonné. En revanche, lorsqu’une tension apparaît, leur déplacement devient orienté : c’est ce mouvement organisé qui forme le courant électrique.Les conducteurs facilitent le passage des électrons, alors que les isolants l’empêchent. Entre les deux, les semi-conducteurs possèdent des propriétés particulières utilisées dans les diodes, les transistors et les circuits intégrés.

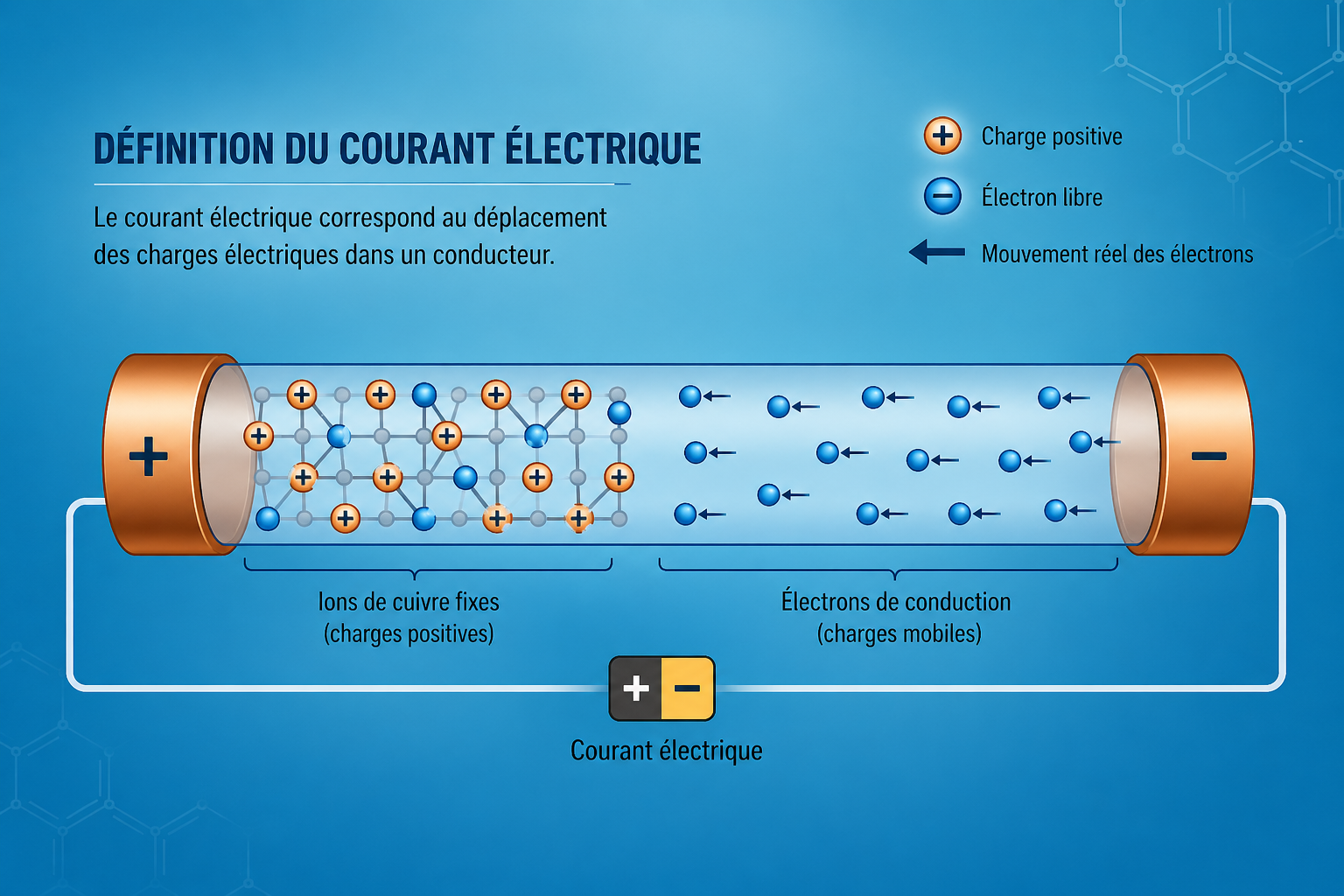

Définition du courant électrique
Le courant électrique est un déplacement ordonné de charges électriques dans un conducteur. Dans les circuits métalliques, ces charges sont essentiellement des électrons. Le courant ne se voit pas directement, mais ses effets sont bien réels : chauffage, lumière, mouvement ou alimentation des composants électroniques.Pour qu’un courant circule, il faut une source de tension, un conducteur et un circuit fermé. Si le circuit est ouvert, le courant ne peut pas circuler.

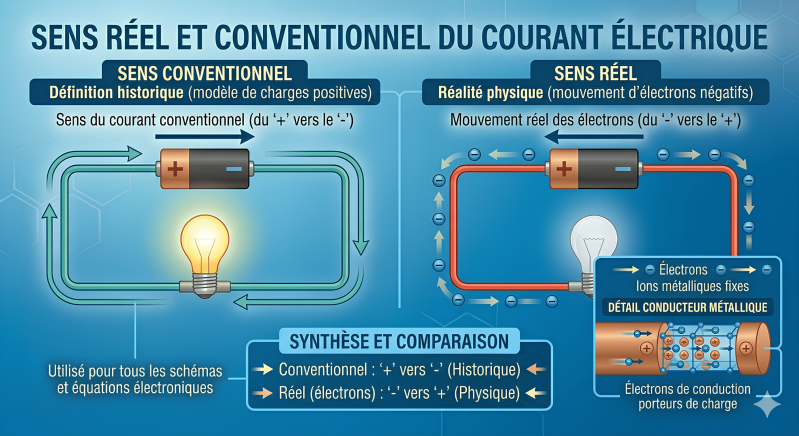

Sens réel et sens conventionnel
Les électrons se déplacent réellement de la borne négative vers la borne positive. Pourtant, par convention, le courant est représenté dans le sens opposé, de la borne positive vers la borne négative. Cette convention est encore utilisée dans tous les schémas électriques et électroniques.

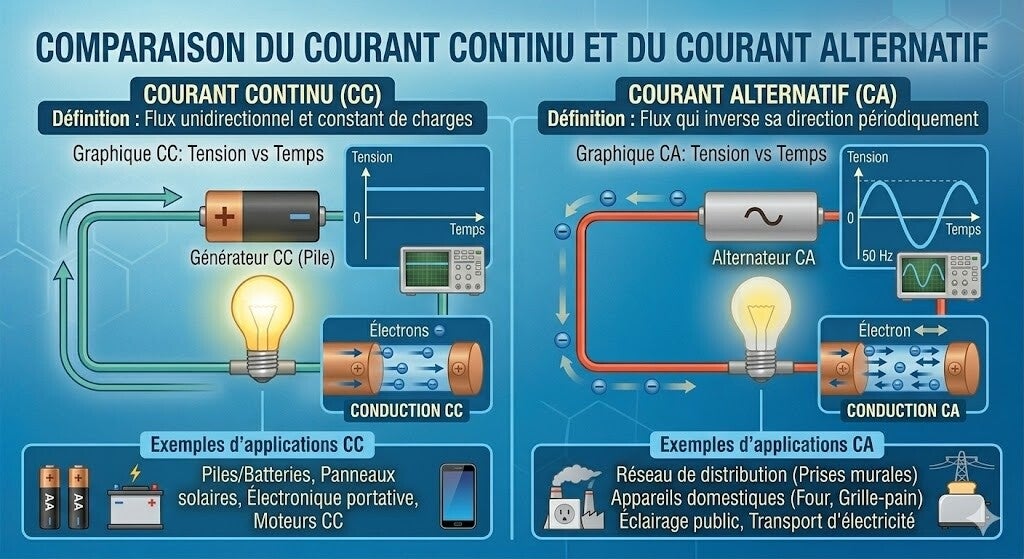

Courant continu et courant alternatif
Le courant continu circule toujours dans le même sens. On le retrouve dans les piles, les batteries et la plupart des circuits électroniques. Le courant alternatif change régulièrement de sens. C’est le type de courant fourni par le réseau domestique.
Conclusion
Le courant continu circule toujours dans le même sens. On le retrouve dans les piles, les batteries et la plupart des circuits électroniques. Le courant alternatif change régulièrement de sens. C’est le type de courant fourni par le réseau domestique.
Les formules de la loi d’Ohm
La loi d’Ohm permet de relier trois grandeurs électriques fondamentales : la tension, l’intensité du courant et la résistance. Elle constitue une base indispensable pour comprendre et calculer le fonctionnement d’un circuit électrique.
U = tension en volts (V)
I = intensité du courant en ampères (A)
R = résistance en ohms (Ω)
P = puissance en watts (W)
1. Formule principale de la loi d’Ohm
Cette formule signifie que la tension aux bornes d’un conducteur est égale au produit de sa résistance par l’intensité du courant qui le traverse.
2. Formules dérivées de la loi d’Ohm
Ces deux expressions permettent de calculer soit le courant, soit la résistance, lorsque les deux autres valeurs sont connues.
3. Formules de la puissance électrique
La puissance électrique correspond à l’énergie consommée ou fournie par seconde dans un circuit.
4. Formules complètes avec substitution
En combinant la loi d’Ohm avec la formule de la puissance, on obtient d’autres relations très utiles en dépannage et en calcul de circuits.
5. Résumé de toutes les formules
6. Exemple simple
Si une résistance de \( 10 \, \Omega \) est traversée par un courant de \( 2 \, A \), alors la tension vaut :
La puissance dissipée par cette résistance sera :
7. Conclusion
La loi d’Ohm et les formules de puissance sont indispensables pour analyser un circuit électrique, vérifier des mesures au multimètre et comprendre le comportement des composants. Leur maîtrise permet de résoudre rapidement de nombreux problèmes en électricité et en électronique.
